LS-HGL用シリアルコンソール工作 ― 2011年01月19日 02時04分16秒
LS-HGL用のシリアルコンソール接続ですが、他の紹介記事とは異なる、日本圧着端子製のEHコネクタ４極ベース付ポスト：サイド型を使います。
玄人指向のSCON-KIT/PROに付属のコネクタは同じEHコネクタでもサイド型ではないベース付ポスト（基板に垂直に端子が立っているタイプ）を使っています。でも、これを使うとサイドカバーでカバーできなくなると思ったのでサイド型を使いました。

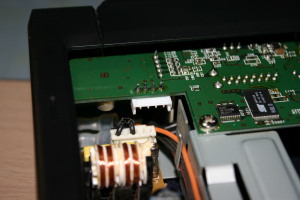

サイド型の方が分解せずにハンダ付けも出来ます。
１個の単価は50円未満ですが、販売単位が10個単位なのがたまにきず。
送料も割高。
ちなみに、以下がSCON-KIT/PROに付属のコネクタ。

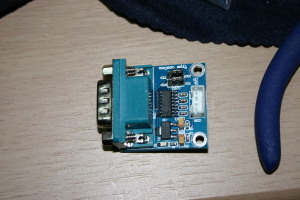

このサイド型コネクタに今回接続するのはPHコネクタを使ったレベルコンバータです。これはMINI2440の追加のシリアルコンソール用の製品で単価は500円と激安です。EHコネクタのピッチが2.5mmでPHコネクタのピッチが2mmなのでケーブルでピッチの変換を行えばそのまま使えます。
MINI2440用の電源は5VなのでLinkStation側の3.3Vでは定格では足りませんが、問題なく使えます。
ケーブルは片側にPHコネクタが接続された出来合いのものがマルツパーツ館で50円とこれまた激安のものを使います。片側はMINI2440用のレベルコンバータ基板のコネクタにそのまま接続できます。

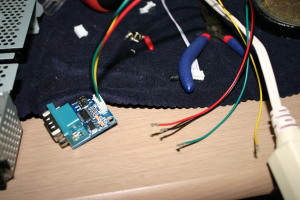

出来合いのPHコネクタ付ケーブルの一方はばらけているのでそこにEHコネクタ用のコンタクト端子を圧着します。

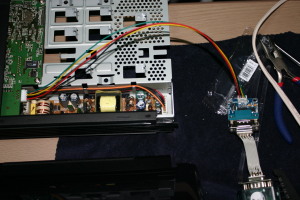

EHコネクタ用のハウジングに装着して、LinkStation側のEHコネクタサイド型ポストに接続します。

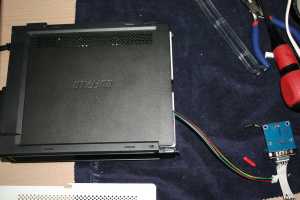

以下のようにサイドカバーを取り付けてもそのまま使えます。
ちなみに、この写真のケーブルの色でピンアサインを再整理すると以下になります。
１番ピン：赤：TX
２番ピン：黒：RX
３番ピン：黄：VCC(LinkStation側3.3V供給・レベルコンバータ側は5V期待)
４番ピン：緑：GND
VCCはレベルコンバータの駆動電源になるので接続必須です。
この工作は圧着端子を使わなくても出来ます。LinkStation側にケーブルを直接ハンダ付けすることになりますが、作業はコネクタを使うよりも楽だと思います。以下のような圧着ペンチも不要ですし。
